東風小多利卡2噸水罐消防車，單排駕駛室，最大載水量2噸，上戶為藍牌，駕駛證C證可駕駛。車身小巧，通過性強，調頭轉彎快捷，機動性好，反應靈敏適合路況比較狹窄的地方使用。
銷售經理：江光會 13597849802銷售經理：章健 18995978800
Q Q：274194667
微信：13597849802
地址：湖北省隨州市北郊江南工業園

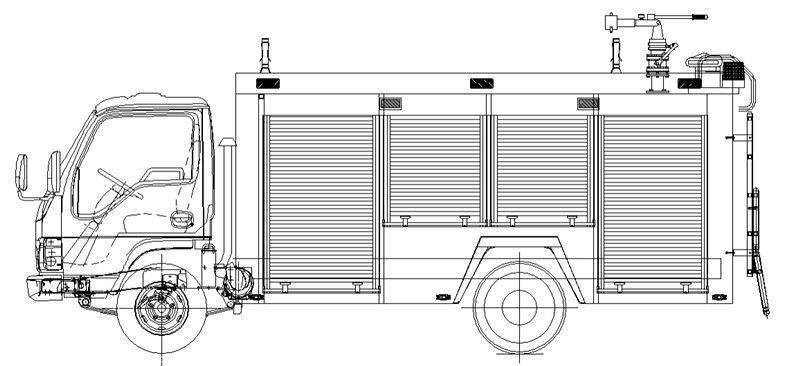

JDF5040GXFSG10型水罐消防車，采用東風EQ1041SJ3BDD底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝單排，可乘坐2人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水500kg，裝備了上海雄真消防設備有限公司生產CB10/20-XZ型消防泵，額定流量20L/S，車頂安裝成都威斯特消防機械有限公司生產的PS20W型車用消防炮。該車最大的特點是機動靈活、操控性好、維修簡便?？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救一般物質火災。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：xxxxxxx）并已列入工信部汽車新產品公告，CCCF正在申報中。
一、整車主要參數
1.整車主要參數
外廓尺寸 | 5615×1920×2550mm |
最大總質量 | 4360kg |
載液量 | 620kg |
最高車速 | 90km/h |
消防泵額定流量 | 20L/s 1.0MPa |
消防炮額定流量 | 20L/s 1.0MPa |
消防炮射程 | ≥48m |
比功率 | 65/4.36=14.9 |
接近角/離去角 | 21°/12° |
二、底盤
1.底盤主要參數
型號 | EQ1041SJ3BDD |
制造商 | 東風汽車股份有限公司 |
發動機額定功率 | 65kw |
發動機排量 | 2270ml |
發動機排放標準 | GB17691-2005國V |
驅動形式 | 4×2 |
軸距 | 2800mm |
最大允許總重 | 4495kg |
最小轉彎半徑 | ≤8m |
變速箱 | 手動 |
取力器 | QJLG525-010S |
2.乘員室
結構 | 平頭、兩門，原裝單排 |
司乘人員數 | 2人(可根據用戶需求后排座椅選裝） |
駕駛員位置 | 左置 |
設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、 警報器； 2、 取力器控制開關及指示燈； 3、 附加電源開關；
|
三、上裝結構及性能參數
總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。 |
 | |
1.器材箱和泵室
結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。(可根據用戶需求采用鋁合金方管焊接） |
器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。 |
泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 |
保溫位置：安裝燃油加熱器（根據客戶需求選裝） | |
爬梯及上車?yán)?/span> | 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。 |
2.水罐 | |
容量 | 620kg |
材質 | 優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作） |
罐體固定 | 與底盤車架彈性連接 |
罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 |
溢流口：設DN65溢流口1個 | |
放余水口：設1個DN40水罐放余水口，配球閥 | |
注水口：在水罐左右兩側各接1只DN65接口 | |
進出水口：設1個水罐到水泵進水管，DN100閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN40閥門，可氣動、手動控制 | |
四、水系統
1.水泵
型號 | CB10/20-XZ型低壓車用消防泵 |  |
形式 | 常壓離心式 | |
額定流量 | 20L/s @1.0MPa | |
出口額定壓力 | 1.0MPa | |
最大吸深 | 7m | |
引水裝置 | 自帶滑片泵 | |
引水時間 | 最大吸深時≤35s |
2.管路系統
管道材質 | 優質無縫鋼管 |
吸水管路 | 泵房后側設一個DN100吸水口 |
注水管路 | 水罐左右兩側各設一個DN65注水口，泵房?jī)?nèi)設置1個DN65水泵向罐內注水管路 |
出水管路 | 泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋 |
冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置
1、車載水炮
型號 | PS20W |  |
制造商 | 成都威斯特消防機械有限公司 | |
回轉角度 | 360°水平回轉 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+45° | |
流量 | 20L/S | |
射程 | ≥48m |
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制 | 水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
泵室內控制 | 上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
附加電氣 | 設獨立電路 |
輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 |
頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 |
警示裝置 | 長排全紅警燈，安裝在駕駛室頂部 |
警報器，其控制盒在駕駛員前下方 | |
火場照明 | 上裝后部安裝35W消防探照燈1個 |
八、表面處理
面漆 | 優質國產漆 |
顏色 | 車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
3 | 標示醒目，多人操作，互不干涉。 |
