東風多利卡消防車

【主要技術參數】

產品商標

江特牌

公告批次

238

產品名稱

JDF5070GXFPM20/D型泡沫消防車

JDF5070GXFSG20/D型水罐消防車

產品號

ZK80V3VJ01A

總質量

7450

罐體容積

1.50

額定載質量

2000

外形尺寸

6850×2285×2930

整備質量

5000

貨廂尺寸

××

額定載客

準拖掛車總質量

駕駛室準乘人數

3+3

載質量利用系數

接近角/離去角

20/13

前懸/后懸

1180/1815

軸數

2

軸距

3800

軸荷

3050/4400

最高車速

90

其它

后伸:55mm;該車水罐載液量為1500kg;罐體容積:1.50立方米;罐體尺寸(長×寬×高):1465×950×1130(毫米);B類泡沫罐載液量為500kg;罐體容積:0.442立方米;罐體尺寸(長×寬×高):440×950×1100(毫米);B類泡沫液密度為1.13g/mL;消防員按75千克/人計算;側面防護及后下部防護裝置材料材質:Q235,整體式防護結構;后下部防護裝置離地高度:435mm.

【底盤技術參數】

底盤型號

EQ1070TJ9AD3

底盤名稱

載貨汽車底盤

商標名稱

東風牌

生產企業

東風汽車股份有限公司

外形尺寸

6695×2285,2180×2350,2475

輪胎數

6

接近角/離去角

20/13

輪胎規格

8.25-16,7.50-16,8.25R16,7.50R16

鋼板彈簧片數

11/9+7,8/10+7

前輪距

1835,1750

燃料種類

柴油

后輪距

1640,1586

排放標準

GB3847-2005,GB17691-2005國Ⅲ

發動機型號

發動機生產企業

排量

功率

ISDe140 30

CY4102-E3C

B140 33

YN38PE-2

東風康明斯發動機有限公司

東風朝陽柴油機有限責任公司

東風康明斯發動機有限公司

昆明云內動力股份有限公司

4500

3856

3900

3760

103

91

103

90

【專用技術參數】

東風多利卡消防車參數：

JDF5070GXFPM20/D水罐消防車容量:3500，CB10/30低壓車用消防泵,流量:30L/s,壓力:1.0Mpa，配備SP30消防炮 水射程:≥55米  水環引水，引水時間≤35s（7m吸深）

JDF5070GXFSG20/D泡沫消防車容, 積：水罐容量:2000泡沫容量:1000，CB10/30低壓車用消防泵，流量:30L/s,壓力:1.0Mpa，配備PL24型水-泡沫兩用消防炮,流量:24L/s 壓力：1.0Mpa,水射程:≥45米,泡沫射程:≥40米

可選用：中低壓泵:型號:CB20.10/15.30，低壓流量:30L/s，壓力：1.0Mpa中壓流量:15L/s 壓力2.0Mpa

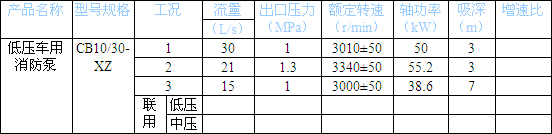

CB10/30低壓車用消防泵工況性能參數表

CB20.10/15.30-XZ 中低壓車用消防泵工況性能參數表
